ATIK NEDİR ?

Atık, literatürde “ihtiyaçlarımızı karşılarken; o an için kullanılamayan, ya da kullanıldıktan sonra atılan kısmı” olarak tanımlanmaktadır. AB tarafından verilen daha genel bir tanımla “sahibinin attığı, atmak istediği veya atılması gereken madde” olarak söylenebilir. OECD tanımı ise atığı “üreticisinin; tüketim, dönüşüm veya üretim amaçları için kullanmadığı, atmak istediği ve/veya atılması gereken ve ürün olmayan madde” şeklinde ifade etmektedir.

ATIK BERTARAF EDEN SİSTEMİN TANITIMI

Bu sistem hayvansal, biyokütle, tıbbi, evsel, sanayi atıkları ve arıtma çamurlarını çevreye hiçbir zarar vermeden yakmak suretiyle kontrollü olarak bertaraf eden bir sistemdir.
Sistem, atıkları (1250-1650oC) arasında yakıt ve hava kontrollü olarak yakarak bertaraf ederek ısı üretir.
Sistemin ürettiği ısı enerjisinden elektrik, buhar ve sıcak su üretimi sağlanır.
Dünya standartlarında, tıbbi atıkların 1200 oC nin üzerinde yakılması zorunluluğu vardır. Ülkemizde henüz bu derecede atık bertaraf eden bir sistem yoktur.

TANITIM FİLMİ

Atık Türleri

Kanalizasyon
Çamuru
Ticari Atıklar
Alışveriş
Merkezleri
Endüstriyel Atıklar
Tarımsal Atık

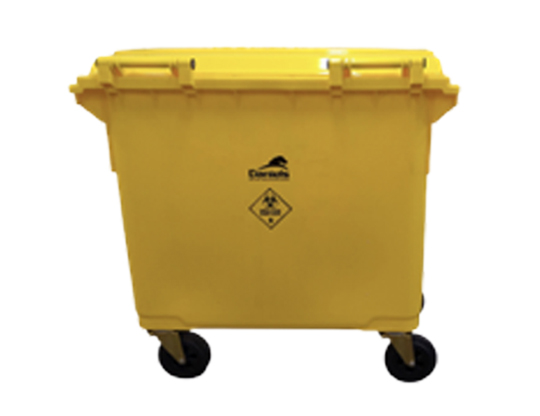

Tıbbi Atık
Hayvansal Atıklar
Belediye Atıkları

Türkiye’de atık miktarları

(*) TÜİK istatistik veri tabanları; Türkiye’de Tarımsal ve Hayvansal Atıklardan Biyokömür Üretim Potansiyelinin Belirlenmesi, ÇOMÜ, Ziraat Fakültesi.
ATIK TÜRÜ
Hasat atıkları
Orman atıkları
Bahçe atıkları
Hayvansal atıklar (kuru olarak)
Tıbbi atıklar
Evsel atıklar
Arıtma çamurları (kuru olarak)
ATIK MİKTARLARI ( YILLIK )
12,783,000 ton
5,000,000 ton
3,618,000 ton
16,792,000 ton
81,000 ton
31,600,000 ton
299,000 ton

Atık Bertaraf Sistemini Oluşturan Üniteler

Reaktör ve besleme sistemi

Siklon (Partikül ayrıştırma sistemi)

Isı değiştirici (Eşanjör) veya atık ısı kazanı

Kurutma ünitesi

Scrubber (Gaz temizleme sistemi)

Sistemin temel özellikleri

(*) %22 ile %35 arası KM değerinde olan arıtma çamurları, yumurta tavuk atıkları, sığır atıkları vs. gibi atıklar, sistemde bol miktarda bulunan düşük sıcaklıktaki ısılar ile kurutulup sisteme beslenecektir.
Tam yükte sistem verimi
Kısmı yükte sistem verimi
Minimum kesintisiz işletme yükü
Beslenecek atık kuru madde oranı (*)
Maksimum beslenecek atık tane iriliği
% 96
% 91,2
% 20
%60-65
35-40 mm
Karbon monoksit (CO)
Partikül oranı
Yanmamış hidrokarbonlar
NOx
< 10mg/m3
< 7mg/m3
< 1mg/m3
< 1g/Gj

Sistemin çevre dostu emisyon değerleri

ATIK BERTARAF EKİPMANLARI ELEKTRİK ÜRETİMİ
Buhar türbinlerinden çok daha «çevre dostu» ve yüksek verimli olan ORC türbinleri, Stirling motorları ve Mikro Sıcak Hava Türbinleri sistemde kullanılarak elektrik üretimi gerçekleştirilecektir.

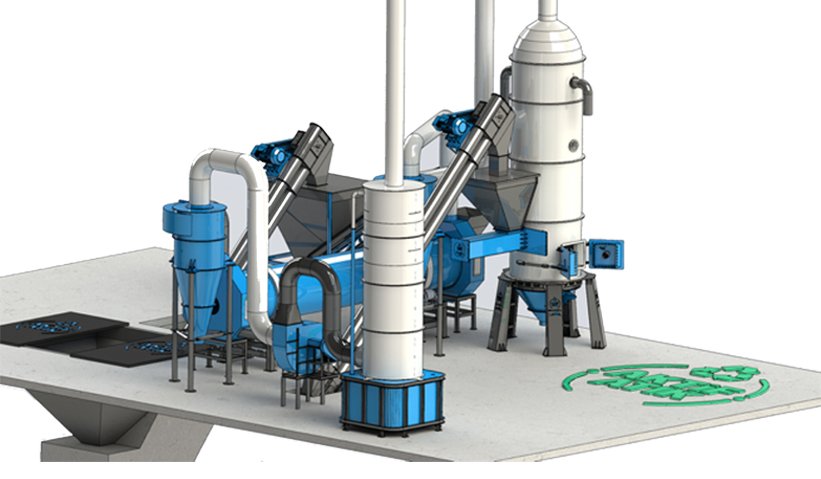

EŞANJÖRSÜZ SİSTEM

Kurutma çamuru, sanayi çamuru, petrol atıkları bu sistemde olduğu şekilde bertaraf edilir. Çünkü, kurutmaya büyük miktarda ısı gerektiğinden enerji üretimi az miktarda olur. Dolayısıyla bu sistemde eşanjör kullanılmamaktadır.

SİKLON, REAKTÖR, REAKTÖR BESLEME BUNKERİ, KURUTMA YÜKLEME KONVEYÖRÜ, KURUTMA BUNKERİ, SİKLON, KURUTMA ÇIKIŞ KONVEYÖRÜ, KURUTMA, ATIK HAVUZU, HAVUZ ÇIKIŞ KONVEYÖRÜ

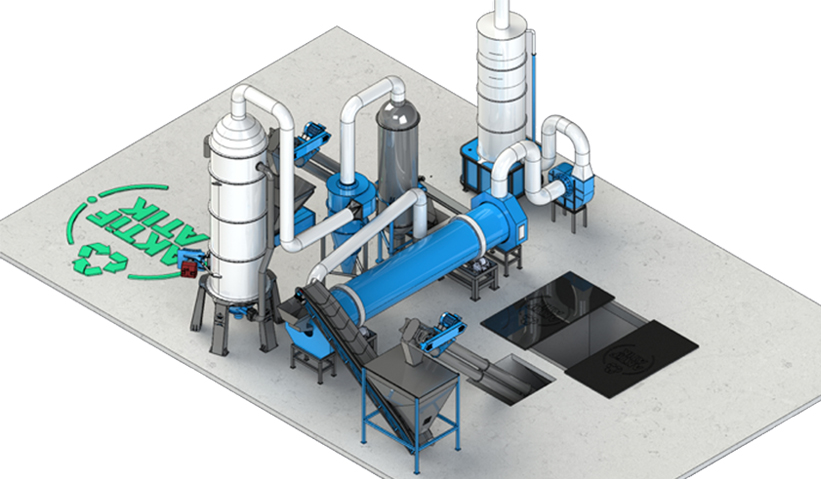

EŞANJÖRLÜ SİSTEM

Tavuk atıkları, sığır atıkları, tarımsal atıklar, çay atıkları bu sistemde olduğu şekilde bertaraf edilir. Çünkü, kurutmaya çok az ısı kullanılır. Dolayısıyla bu sistemde buhar ve elektrik enerjisi üretimi yapılabilir.

Makinemizin değerleri

ATIK TÜRÜ

Evsel Atık (ÇÖP)
Hayvansal Atık
Tıbbi Atıklar
Kanalizasyon Çamuru
Biokütle (Tarım Atıkları)
Kalitesiz Kömür

KURULUK ORANI

% 65 kuru
% 65 kuru
% 70 kuru
% 22,5 kuru
% 75 kuru
% 80 kuru

ISIL DEĞERİ (1kg)

2200 kcal/kg
3200 kcal/kg
5200 kcal/kg
1600 kcal/kg
3500 kcal/kg
1200-1500 kcal/kg

1 TON ATIK

2.100.000 kcal
3.200.000 kcal
5.200.000 kcal
1.600.000 kcal
3.500.000 kcal
1.100.000-1.300.000 kcal

ELEKTRİK ÜRETİMİ

500 kWe
750 kWe
1250 kWe
0
820 kWe
200-300 kWe

BUHAR

1 Ton Buhar
1200 kg Buhar
2750 kg Buhar
0
1750 kg Buhar
500 kg Buhar

SICAK SU

2500 kg
3100 kg
5200 kg
0
3300 kg
1000 kg

KÜL (CÜRUF)

% 5
% 3
% 1
% 1
% 3
% 25

Temel atık üretim merkezleri

TAVUK ÇİFTLİKLERİ
Türkiye’de ayda ortalama 85 ila 90 milyon tavuk ile ihracata bağlı olarak 1.6 ila 1.8 milyar adet yumurta üretilmektedir.
SIĞIR ÇİFTLİKLERİ
Tarım Bakanlığı istatistiklerine göre Türkiye’de kayıt dışı hayvanlarla birlikte minimum 16 milyon üzerinde büyükbaş hayvan bulunmaktadır.
TARIM ÇİFTLİKLERİ / KÖYLER
Bir tarım ülkesi olan Türkiye’nin her tarafında yetiştirilen tarım ürünlerinin atıkları çiftliklerin ve köylerin temel enerji ihtiyacının doğru çözümüdür.
4 ve 5 YILDIZLI OTELLER
Turizm Bakanlığı 2016 yılı istatistiklerine göre Türkiye’de 5-yıldızlı otel sayısı 563 adet olup, 758 adet de 4-yıldızlı otel vardır.
SİTELER
Türkiye’de özellikle büyük şehirlerdeki yaşam tarzlarına göre değişen şehircilik anlayışı ile her geçen gün daha çok «site» inşa edilmektedir.
BELEDİYELER
Türkiye’de 81 ilin belediyesine ilaveten 919 adet ilçe belediyesi mevcuttur. Bu belediyelerin atık sorunlarına ilaveten arıtma çamuru sorunları da vardır.
MİKRO BUHAR YÖNTEMİ
Birçok sanayi kuruluşunun çok düşük miktarlarda buhar ihtiyaçları vardır.
HASTANELER
2015 verilerine göre Türkiye’de toplam 1533 hastane vardır.

SPD Teknolojisi ve klasik sistemler

SPD ATIK BERTARAF SİSTEMLERİ’nin muadili hiçbir sistem bugün için mevcut değildir.

Ancak SPD sistemlerinin daha iyi anlaşılabilmesi için klasik yakma kazanları ile bir mukayese durumu daha net bir şekilde ortaya koyacaktır:

Kullanılan Yakıt
Yakıt Özellikleri
Cehennem Sıçağı
Temel Gaye
Baca Gazları Çıkış Sıcaklığı
Baca Gazları Emisyon Değerleri
Minimum Kapasite
Üretilen Isı ile Ne Yapılabilir ?
Kullanım Kolaylığı
SPD Sistemi
Yanabilen her şey
800 kcal/kg ısıl değeri üzerinde yanabilen her şey yakıt olarak kullanılabilir.
1,250 ila 1,650 degC
Atık bertarafı
600 ile 900 degC Bu sayede ortaya çıkan ısının kullanımı mümkün olabilecektir
Hangi yakıt kullanılırsa kullanılsın emisyon değerleri dünya standartlarının altındadır. Yüksek kükürtlü kömür yakıldığında «scrubber» veya özel fltreler ile kükürt emisyonu da olmaz.
500 kWth
Atık bertarafı sonucu ortaya çıkan ısı ile sıcak hava, sıcak su, kızgın su, buhar, elektrik üretimi mümkündür.
KULLANIM KOLAYLIĞI Basınçlı bir sistem olmadığı için basit bir eğitim ile herkes tarafından kullanılabilir, özel eğitim veya kazan ehliyeti gerekmez.
Klasik Yakma Sistemleri
Doğalgaz veya Fuel-oil veya Kömür
Hangi yakıt için dizayn edilmiş ise sadece o yakıtı yakabilir. Yakıt olarak kömür kullanılacak ise kömürün ısıl değerinin 3,600 kcal/kg veya üzerinde olması gerekir.
Maksimum 600 degC
Buhar veya sıcak su veya kızgın su üretimi
Maksimum 150 ila 200 degC Kazanın verimliliği için bu ısının minimum olması istenir
Doğalgaz durumunda sorun yoktur; fuel-oil veya kömür durumunda emisyon parametrelerine uygunluk sağlayabilmek için bir seri önlemler alınması gerekir.
3,000 kWth
Sadece buhar, sıcak su veya kızgın su üretimi
Mutlaka ehliyetli kazancı tarafından işletilme zorunluğu vardır.

Teknik Veriler


Toplam ısıl güç
Elektrik üretim kapasitesi
Cehennemlik sıcağı
Baca gazları çıkış sıcaklığı
Emisyon değeri
Isıl değer kapasitesi
Buhar üretim kapasitesi
Sıcak su üretim kapasitesi
Sistem toplam güç tüketimi
Ürün 1 (Reaktör çapı Ø : 1 m)
3MWt
750 kw
1250 ile 1650 °C
600 ile 700 °C
Karbon monoksit < 10 mg/m3
3.000.000 kcal
2300 kg/h
3750 kg/h
25 kw/h (Fanlar ve motorlar)
Ürün 2 (Reaktör çapı Ø : 2 m)
7 MWt
1750 kw
1250 ile 1650 °C
600 ile 700 °C
Karbon monoksit <10 mg/m3
7.000.000 kcal
5000 kg/h
10.000 kg/h
30 kw/h (Fanlar ve motorlar)

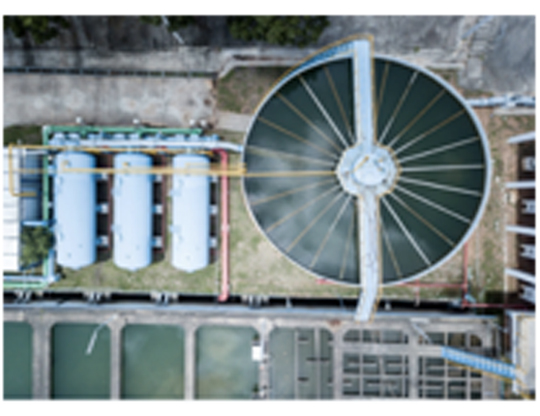

Su arıtmasından çıkan atık çamur

Atıksu arıtımında, fiziksel ve kimyasal arıtma süreçlerinde atıksu içinden yüzdürülerek veya çökeltilerek uzaklaştırılan maddeler ile biyolojik arıtma sonunda çözünmüş haldeki maddelerin mikroorganizma bünyesine geçirilmesiyle mikroorganizmaların sistemden yüzdürülerek veya çökeltilerek alınması sonucu ortaya çıkan yüzde 95-99,5 oranında su içeren akışkan atıklara “arıtma çamuru” denilmektedir.
Arıtma çamurunun uygun arıtma işlemlerinden geçirilip, gerekli çevre sağlığı kriterleri yerine getirilerek bertaraf edilmesi esastır. Arıtım, taşıma, depolama, arazide kullanım amaçlarına yönelik olarak yüksek katı madde içeriğine sahip arıtma çamurunun doğrudan tesisten uzaklaştırılamaması veya tesis içi döngüye alınamaması gibi nedenlerden dolayı çamur yönetimi, tüm dünyada olduğu gibi ülkemizde de gittikçe artan bir önem kazanmıştır.

Yerli kömürlerin değerlendirilmesi

Yurdumuzun kanıtlanmış linyit rezervinin 15.3 milyar ton olduğu bilinmektedir; ancak bunun yaklaşık %6 gibi çok küçük bir miktarı 3,000 kcal/kg ısıl değerin üzerindedir. Ayrıca birçok kömür yatağı, rantabl büyüklükte bir termik santralın ihtiyacı olan kömür miktarını karşılayamayıp birkaç sene içinde tükeneceği için olduğu için kullanılamamaktadır.
Yurdumuzun bütün linyit kömürü potansiyelinin tamamı SPD SİSTEMLERİ ile sorunsuz bir şekilde kullanılabilecektir. Çok yüksek sıcaklıklarda yakma prosesi nedeniyle emisyon değerleri kükürt hariç standartların çok altında olacak, kükürt de doğru gaz yıkama ve temizleme sistemleri ile bertaraf edilebilecektir. En önemlisi, normal termik santrallar ile hayal bile edilemeyecek düşük seviyelerde birim maliyetlerde kurulacak 5 MW, 10 MW gibi küçük kapasiteli tesisler ile doğalgaz yerine yerli enerji kullanımı mümkün olabilecektir.

Tarım Bakanlığı Teşvikleri

Tarım Bakanlığı’na bağlı Kırsal Kalkınma Dairesi Başkanlığı tarafından yönetilen teşvikler ile büyükbaş, kanatlı, koyun ve keçi yetiştiren çiftlikler için;

Gübrenin zarar görmeden kurutularak değerlendirilmesi ve

Fazla gübrenin de bertaraf edilerek bundan ısı ve elektrik üretimine yönelik projelere; proje tutarının %50’sinin hibe olarak, bakiye %50’sinin de uygun şartlarda kredilendirilerek Ziraat Bankası kanalı ile çiftliklere destek sağlanarak bu tip yatırımlar teşvik edilmektedir.

Her çeşit hayvani gübrenin gerek en ekonomik ve doğru şekilde kurutulması, gerekse de fazla miktarların çevreye saygılı bir şekilde yakılarak ısı ve/veya elektrik enerjisi üretilmesi için en doğru yöntem SPD SİSTEMLERİ ile mümkün olabilmektedir.

Hayvansal Atıkların Değerlendirmesi

Bu meyanda ülkemizde yaklaşık 1,500 adet büyük ölçekli büyükbaş hayvan çiftlikleri ile ortalama 100 ila 120 baş hayvan yetiştiren binlerce küçük ölçekli çiftlikler bulunmaktadır.
Et tavuğu ve yumurta tavuğu çiftlikleri de bütün yurt sathında yayılmış olup sayıları binlerin çok üzerindedir.
HAYVAN TÜRÜ
Büyükbaş Hayvan
Küçükbaş Hayvan
Et Tavuğu
Yumurta Tavuğu
Hindi
Ördek
Kaz
TOPLAM RAKAM
12,338,000
47,362,000
219,527,000
121,115,000
4,232,000
524,000
1,001,000

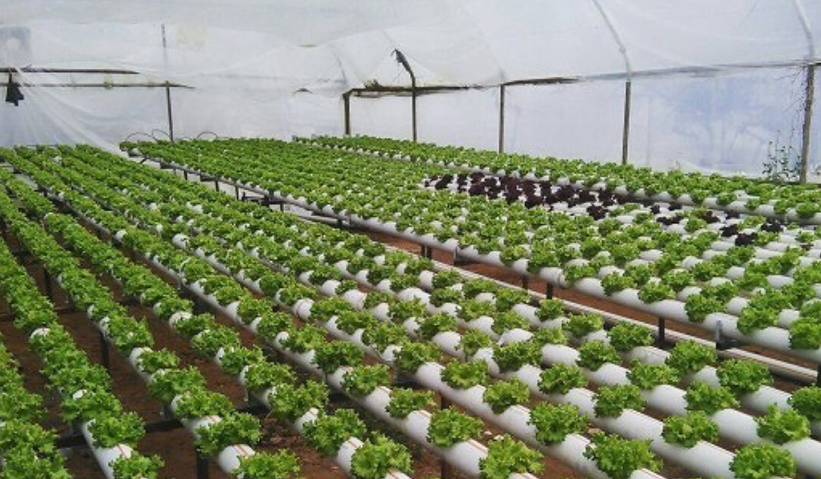

BAHÇE ATIKLARI VE SERALARA KATKI

Türkiye’de artık kendini kanıtlamış bir sektör olan seracılığın en önemli sorunu ısıtma maliyetleridir. Gereken ısının sağlanması için kömür kullanılması dahi maliyetleri istenen seviyeye düşürememektedir.
Seraların bütün enerji ihtiyacı (ısı ve elektrik olarak) her çeşit tarımsal atıkları ÇEVREYE UYUMLU bir şekilde yakarak ve son derece ekonomik bir şekilde SPD SİSTEMLERİ ile rahatlıkla karşılanabilecektir.

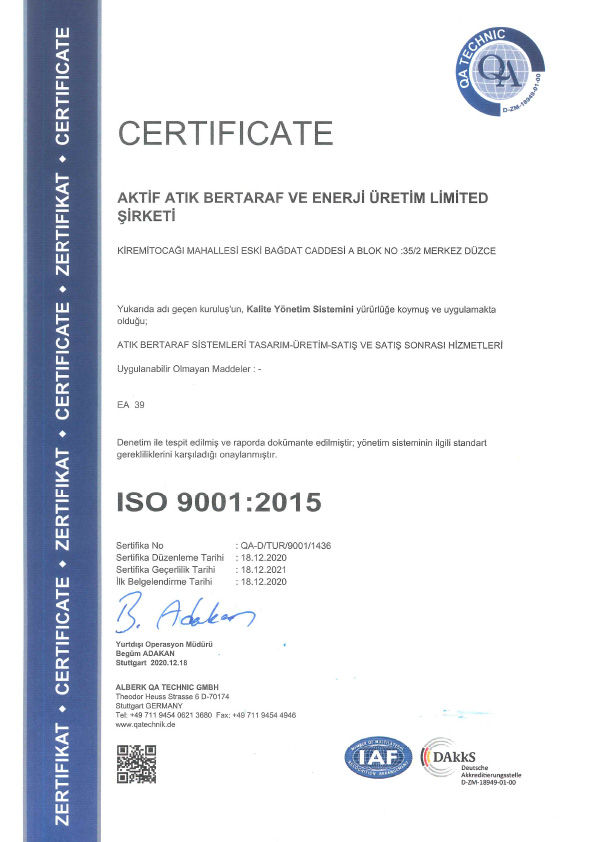

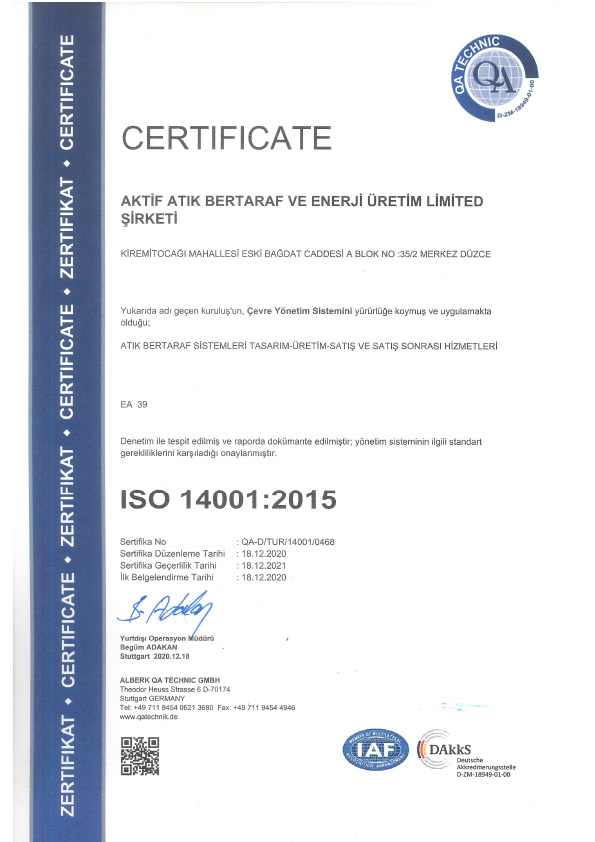

SERTİFİKALAR
